Blackmagic Design Universal Videohub 72

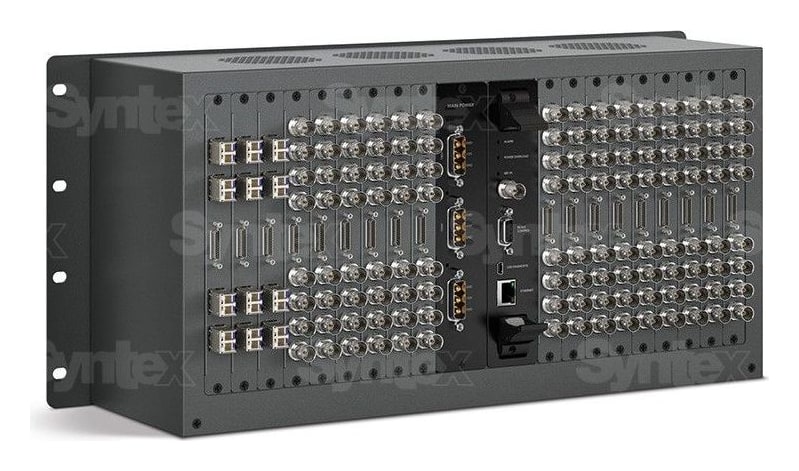

El Universal Videohub 72 es un bastidor de rack de 5RU sin equipar para estudios y salas de control en crecimiento. En sus 18 ranuras se combinan libremente tarjetas de interfaz BNC SDI y SDI de fibra óptica, de modo que el sistema crece paso a paso. Totalmente equipado ofrece hasta 72 entradas 3G-SDI y 72 salidas con reclocking, además de 72 puertos deck control RS-422 bidireccionales. La tarjeta Crosspoint, las tarjetas de interfaz y la alimentación se venden por separado.

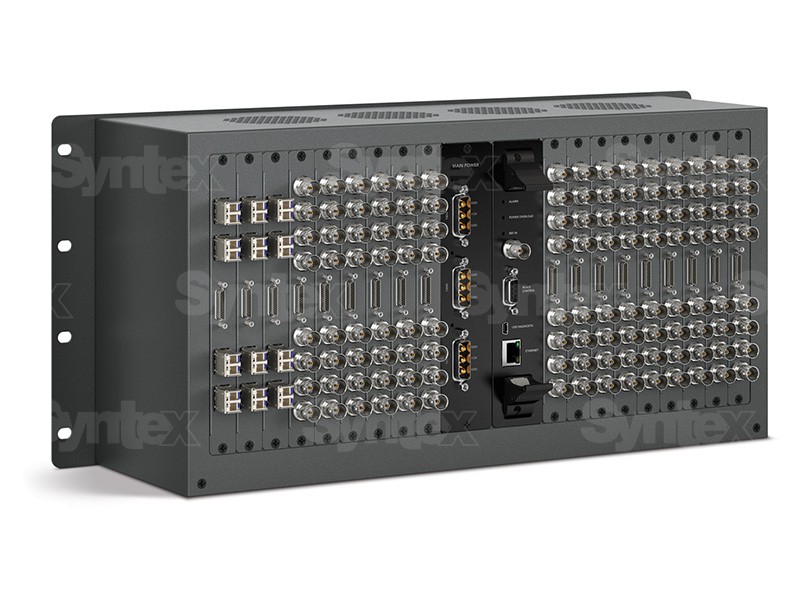

Bastidor modular para un enrutador de hasta 72 × 72

El bastidor de 5 RU admite 18 tarjetas de interfaz, una tarjeta Crosspoint 72 × 72 y una tarjeta de alimentación: monte el enrutador que necesite.

Hasta 72 × 72 3G-SDI18 tarjetas de interfazSDI BNC y de fibra óptica72× deck control5 RU

Un enrutador que crece con usted

Empiece con unas pocas tarjetas y añada más sin detener el trabajo. Las tarjetas de interfaz son las mismas para los bastidores 72 y 288, así que siguen sirviendo al pasar al bastidor mayor.

Tarjetas de interfaz

Cada tarjeta ofrece 4 entradas, 4 salidas y un puerto para 4 conexiones deck control.

Intercambio en caliente

Las tarjetas de interfaz se cambian sin apagar el enrutador.

Alimentación

Tarjeta de alimentación de 450 W para hasta tres fuentes externas de 12 V; dos bastan para 72 × 72 y la tercera es de reserva.

Referencia

Black Burst o Tri-Level Sync para todas las conexiones SD, HD y ópticas.

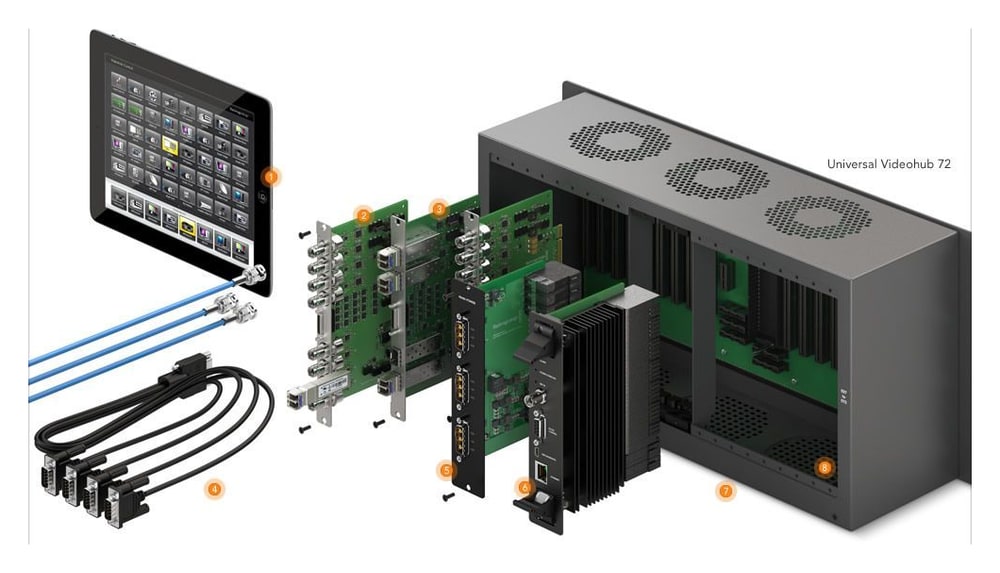

De qué se compone el enrutador

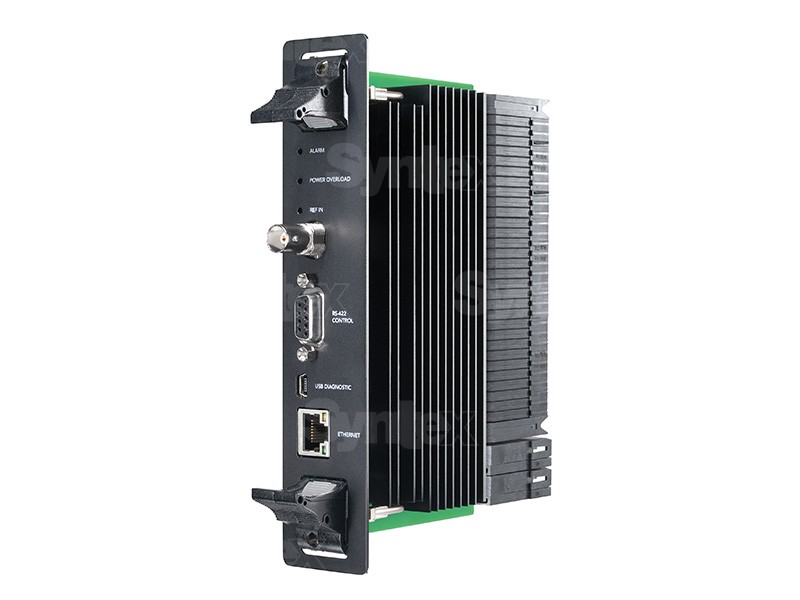

El bastidor se entrega con una bandeja de ventiladores extraíble. La tarjeta Crosspoint 72 × 72 con control por Ethernet, las tarjetas de interfaz BNC SDI o SDI de fibra óptica, la tarjeta de alimentación con sus fuentes y los cables deck control se añaden según el tamaño de enrutador que necesite.

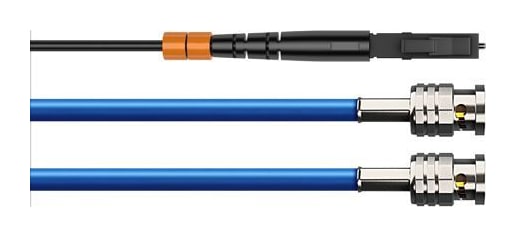

SDI y fibra óptica en un solo enrutador

Las tarjetas BNC SDI y SDI de fibra óptica se combinan libremente en el bastidor y se enruta de SDI a fibra y viceversa. La fibra óptica transporta la señal a grandes distancias, lo que resulta útil en grandes instalaciones y eventos de gran envergadura.

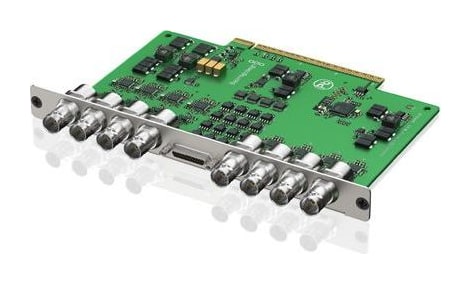

Conmutación SDI automática

Las conexiones 3G-SDI cambian automáticamente entre SD, HD, 4:4:4 y 2K, y cada entrada puede trabajar con una norma distinta. El enrutador también transporta DVB-ASI y 16 canales de audio SDI integrado, y todas las salidas tienen reclocking.

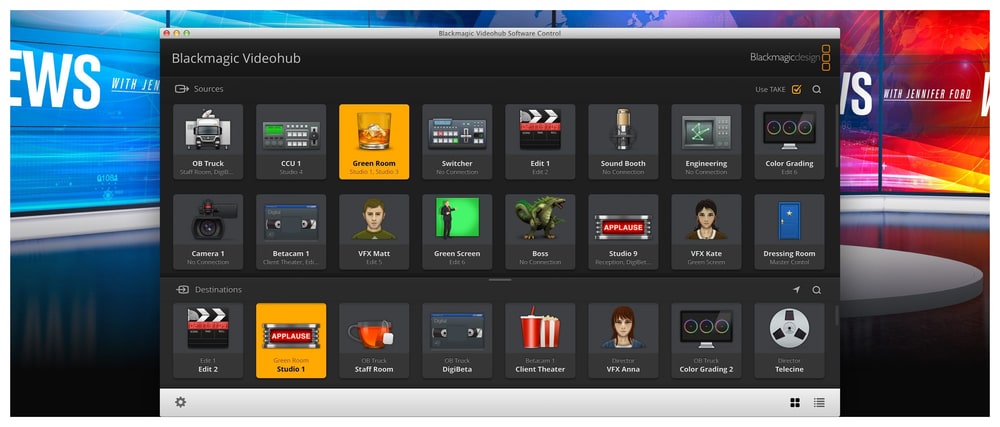

Control desde ordenador o panel

El enrutador se controla con el software gratuito Videohub para Mac y Windows y con paneles de hardware Videohub compartidos a través de una red IP. La entrada RS-422 acepta comandos de conmutación de otros sistemas, y el Videohub SDK sirve para integrarlo en la automatización de emisión.

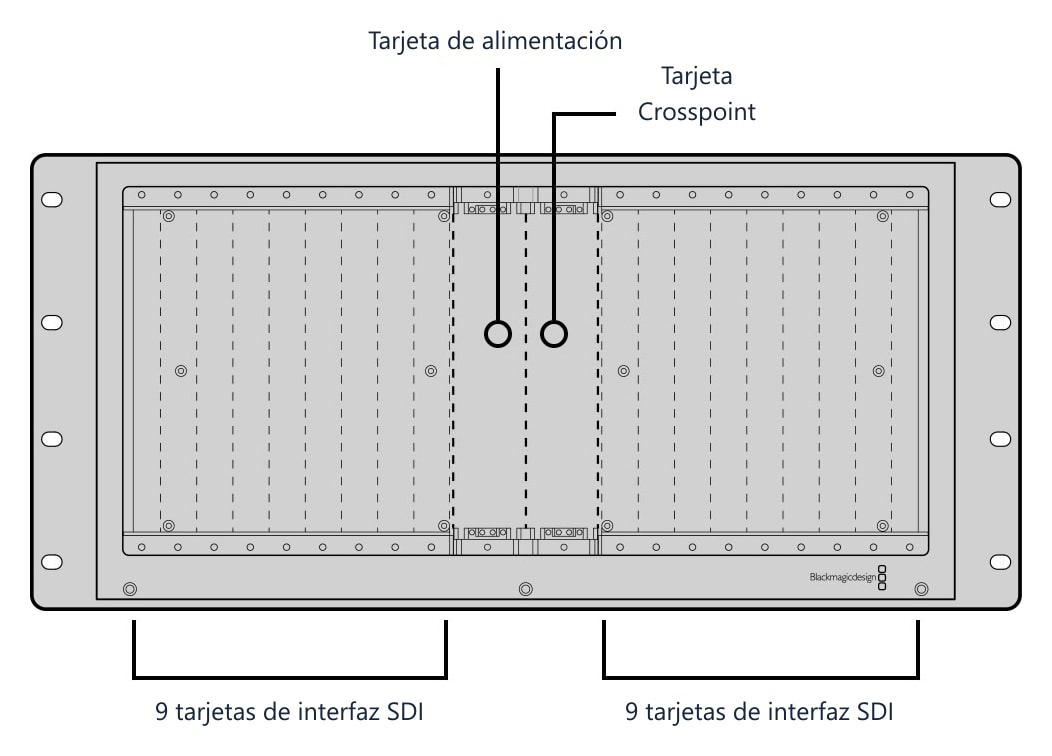

Conexiones y controles

En el centro del bastidor están las ranuras de la tarjeta de alimentación y de la tarjeta Crosspoint, y a cada lado nueve ranuras para tarjetas de interfaz SDI o SDI de fibra óptica.

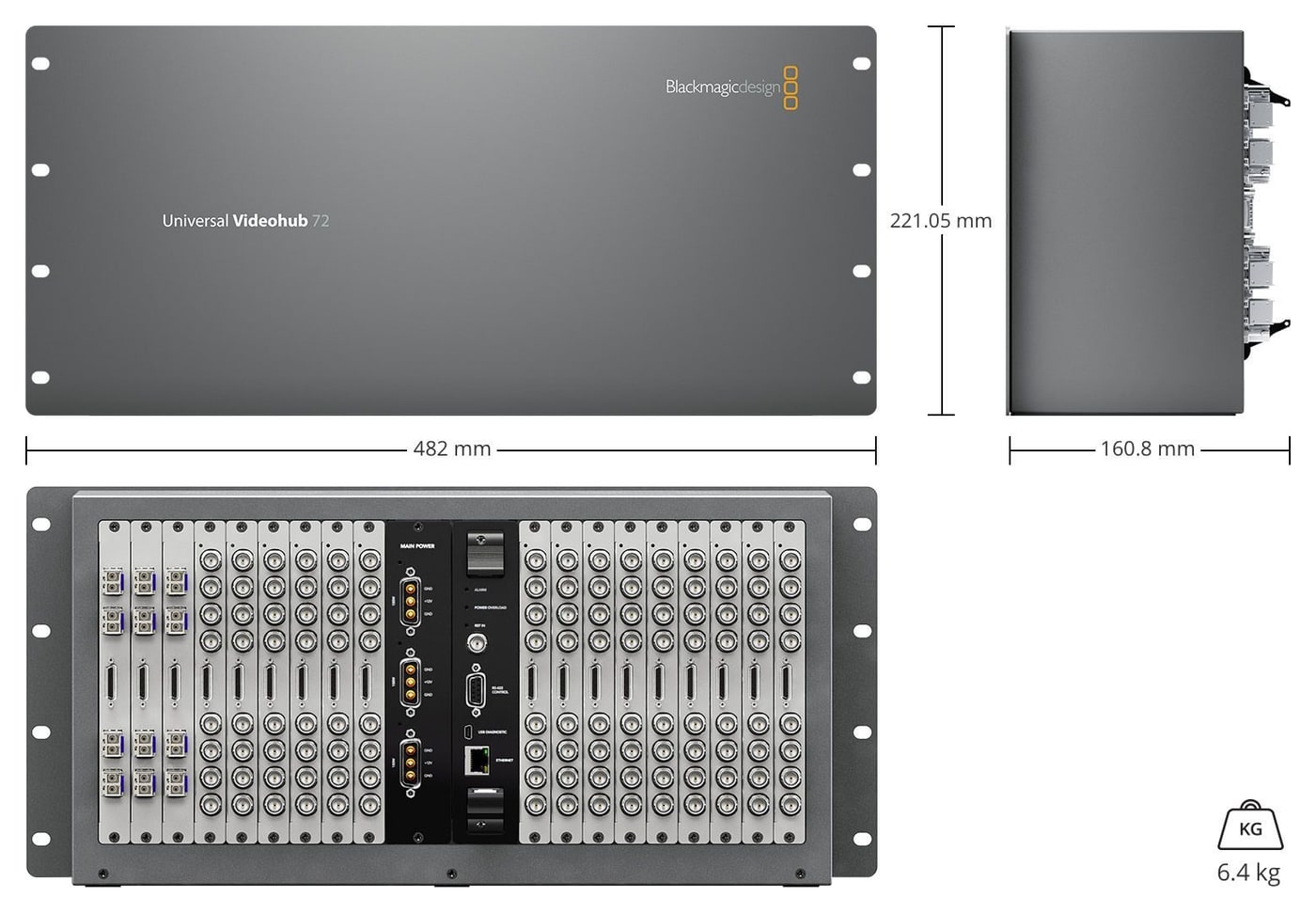

Dimensiones y peso

Dimensiones 482 × 160,8 × 221,05 mm (an × pr × al), peso 6,4 kg. Ocupa 5 RU en un rack de 19″.
