Blackmagic Design Micro Studio Camera 4K

Blackmagic Micro Studio Camera 4K es una cámara en miniatura Ultra HD y HD para producción de estudio en directo cuya calidad de imagen supera a modelos mucho más grandes y caros. Tiene un sensor 4K, montura MFT (objetivos B4 y otros mediante adaptador), salida 6G-SDI, talkback y tally y un puerto de expansión DB-HD15 para el control remoto (PTZ, objetivos B4, S.Bus, LANC). Gracias a su tamaño diminuto puede esconderse prácticamente en cualquier lugar del estudio. Incluye una batería LP-E6, la cámara se suministra sin objetivo.

Una cámara de estudio en la palma de la mano

Imagen Ultra HD, control desde un mezclador ATEM por SDI y un puerto de expansión para PTZ, objetivos B4 y S.Bus en un cuerpo apenas mayor que la propia montura.

Ultra HD 2160p30Montura MFT6G-SDITalkback y tallyBatería LP-E6

Ajustes de imagen desde el mezclador

Conectada a un mezclador ATEM, la cámara recibe por su entrada SDI las órdenes de iris, enfoque, zoom, balance de blancos y corrección de color. El operador del mezclador ajusta así la imagen sin que nadie tenga que ir a la cámara.

Planos donde no cabe otra cámara

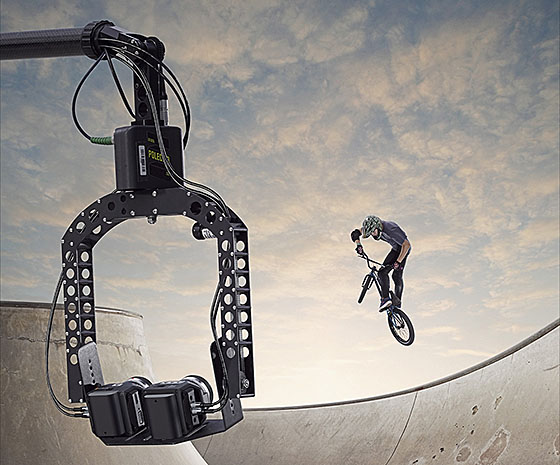

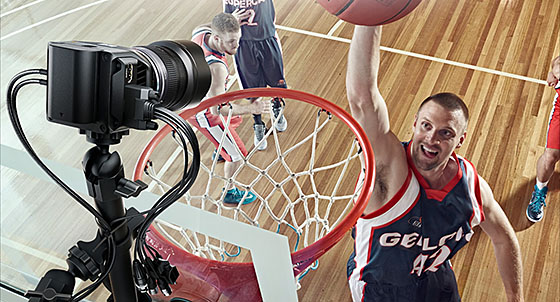

La cámara es tan pequeña que puede montarse en una canasta de baloncesto, entre bastidores o en el brazo de una grúa. Su tamaño reducido y sus estándares abiertos la convierten en una herramienta para reality shows, deportes, informativos y conciertos, y cada posición oculta adicional aporta un nuevo ángulo a la retransmisión.

SDI para imagen y control

La salida 6G-SDI con conector Micro BNC (DIN 1.0/2.3) transporta vídeo de 10 bits 4:2:2. La entrada SDI recibe del mezclador ATEM los datos de control, el tally y el talkback. Unos auriculares con micrófono tipo iPhone o Android se conectan al conector de 3,5 mm y el talkback viaja por los canales 15 y 16 de la señal SDI. Los equipos con conectores BNC de tamaño completo necesitan un cable DIN 1.0/2.3 a BNC.

Puerto de expansión DB-HD15

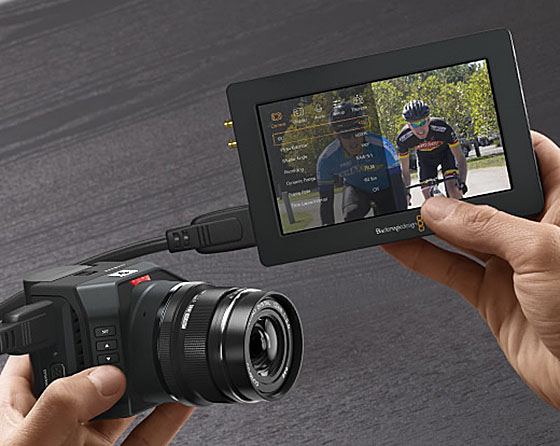

El puerto ofrece alimentación de 12 V, una entrada de referencia para genlock, LANC, control PTZ por RS-422, control de objetivos B4 digitales y servo digital S.Bus con 17 canales. El cable de expansión está incluido. La salida HDMI ofrece imagen 1080p con el menú de la cámara y un marco de tally para un monitor de previsualización.

Alimentación con batería de reserva

La cámara admite baterías LP-E6 y LP-E6N. Con alimentación a través del puerto de expansión, la batería se carga continuamente y, si falla la red, la cámara pasa a la batería sin interrupción. Incluye una batería LP-E6.

Más información

Blackmagic Micro Studio Camera 4K cabe en la palma de la mano y, aun así, tiene un sensor Ultra HD de alta calidad con una imagen muy detallada. Es adecuada para programas en Ultra HD y HD y ofrece corrección de color integrada, funciones de comunicación y señalización, salidas para controlar equipos PTZ y objetivos B4, y una montura MFT en la que, mediante adaptadores, pueden montarse muchos tipos de objetivos.

«Micro Studio Camera 4K es muy pequeña y versátil. Es increíble lo pequeña que puede ser una cámara sin que afecte a la calidad de imagen. También es estupendo que tenga baterías intercambiables y que sea fácil cambiar, por ejemplo, la temperatura de color o el formato de vídeo. Incluso el micrófono integrado es de muy buena calidad.» – John Steer, responsable de las videoproyecciones de la gira «All the Hits» de Elton John

En el modo HD, la cámara aprovecha la alta resolución del sensor, por lo que desaparecen los artefactos de color derivados de su diseño. El resultado es una imagen RGB HD limpia y con detalles finos que supera a muchas cámaras de estudio más grandes y caras. Su tamaño reducido y sus estándares abiertos la convierten en la herramienta ideal para reality shows, eventos deportivos, informativos o conciertos: la cámara puede esconderse casi en cualquier lugar y aporta posiciones adicionales prácticamente invisibles para retransmisiones más atractivas.

El cuerpo es de una aleación de magnesio resistente y ligera y no es mucho más grande que la propia montura del objetivo. La cámara funciona con objetivos Micro Four Thirds asequibles y, mediante adaptador, con objetivos B4. Tiene una salida 6G-SDI y una entrada SDI para el control remoto desde mezcladores de Blackmagic Design, desde los que se pueden cambiar el balance de blancos, el nivel de negro, la gamma, el enfoque, el iris y el zoom del objetivo.

El puerto serie para control remoto utiliza un conector DB-HD15 habitual y ofrece una salida PTZ para cabezales de trípode motorizados y una salida para controlar objetivos de estudio B4. Sobre el estándar S.Bus pueden construirse sistemas de control remoto propios. El puerto también incluye una entrada de alimentación, el protocolo LANC y una entrada de sincronización.

«El control remoto de las cámaras es imprescindible en televisión, sobre todo cuando un programa se compone de planos de varias cámaras, como fue nuestro caso. Cuantos más parámetros podemos ajustar, mejor es la imagen final. El software ATEM CCU permite incluso ajustar la reproducción del color con los parámetros lift, gamma y ganancia, así que garantizamos la coherencia de color con las demás cámaras.» – Ziv Bezalel, Mizmor HD Productions, Israel, retransmisión del 2015 European Short Course Swimming Championship

Características de Blackmagic Micro Studio Camera 4K

• Trabaja con hasta 2160p30 en modo Ultra HD y hasta 1080p60 en modo HD.
• Admite control remoto a través de la interfaz SDI.
• Montura Micro Four Thirds, objetivos B4 y otros mediante adaptadores.
• Botones en el lateral de la cámara para un manejo sencillo del menú.
• Entrada de alimentación externa de 12 V, una batería LP-E6 sirve de reserva en caso de corte.
• Puerto de expansión DB-HD15 con entrada de alimentación, entrada de sincronización y salidas para controlar objetivos B4 y equipos PTZ.
• El puerto de expansión ofrece una interfaz serie PTZ, un enlace de datos para objetivos B4 y una interfaz S.Bus para configuraciones de control remoto propias.
• Conector de talkback compatible con auriculares con micrófono tipo iPhone y Android.
• Admite control remoto a través de la interfaz SDI con mezcladores ATEM.

Actualización Blackmagic Camera 4.2

La actualización Blackmagic Camera 4.2 estaba dirigida a los propietarios de cámaras Blackmagic URSA Mini 4.6K y de las cámaras de estudio Blackmagic. En las cámaras de estudio mejoró la compatibilidad de la interfaz 3G-SDI y en Blackmagic Studio Camera 4K el audio de la salida SDI; en la URSA Mini 4.6K añadió la calibración de tonos oscuros.

Actualización Blackmagic Camera 4.7

La actualización 4.7 añadió los formatos 720p50, 720p59,94 y 720p60, es decir, el estándar de emisión HD utilizado en Europa y por algunas televisiones estadounidenses. Las frecuencias de hasta 60p permiten cámaras lentas de alta calidad, por ejemplo en deportes. El firmware aumentó la sensibilidad del sensor en dos pasos, de modo que la cámara ofrece mejor imagen con poca luz, y añadió la salida de datos RAW por SDI, con la que se puede trabajar directamente con los datos de 12 bits del sensor. También se añadieron nuevas opciones de control remoto: comunicación PTZ con el protocolo VISCA a través del puerto de expansión, nuevos comandos S.Bus y órdenes de inicio y parada de grabación por SDI y HDMI que facilitan el trabajo con grabadores externos.

Novedades de la versión 4.7

• Compatibilidad con los formatos 720p50, 720p59,94 y 720p60
• Sensibilidad del sensor dos pasos mayor
• Ajuste de ganancia de −12 dB a +12 dB; los mezcladores ATEM lo controlan mediante el Blackmagic SDI Control Protocol tras actualizar su firmware
• Salida de datos RAW por la interfaz SDI
• Comunicación PTZ a través del puerto de expansión con el protocolo VISCA
• Comandos PTZ también en el Blackmagic SDI Control Protocol
• Indicación de tally en la información de la salida HDMI
• Indicación de genlock en la información de la salida HDMI
• Cambio de la frecuencia de imagen por la interfaz S.Bus
• Activación del enfoque automático por la interfaz S.Bus
• Inicio de la grabación por la interfaz S.Bus
• Órdenes de inicio y parada de grabación de grabadores externos por SDI y HDMI

Objetivos MFT con control de zoom por LANC

Objetivos MFT activos cuyo zoom motorizado puede controlarse a distancia con las cámaras Blackmagic Studio Camera y Micro Studio Camera 4K mediante controladores LANC compatibles:

• Panasonic Lumix G X Vario PZ 14-42mm f/3.5-5.6 Power O.I.S.
• Panasonic Lumix G X Vario PZ 45-175mm f/4.0-5.6 Power O.I.S.
• Olympus M.Zuiko Digital ED 12-50mm f/3.5-6.3 EZ
• Olympus M.Zuiko Digital ED 14-42mm f/3.5-5.6 EZ
