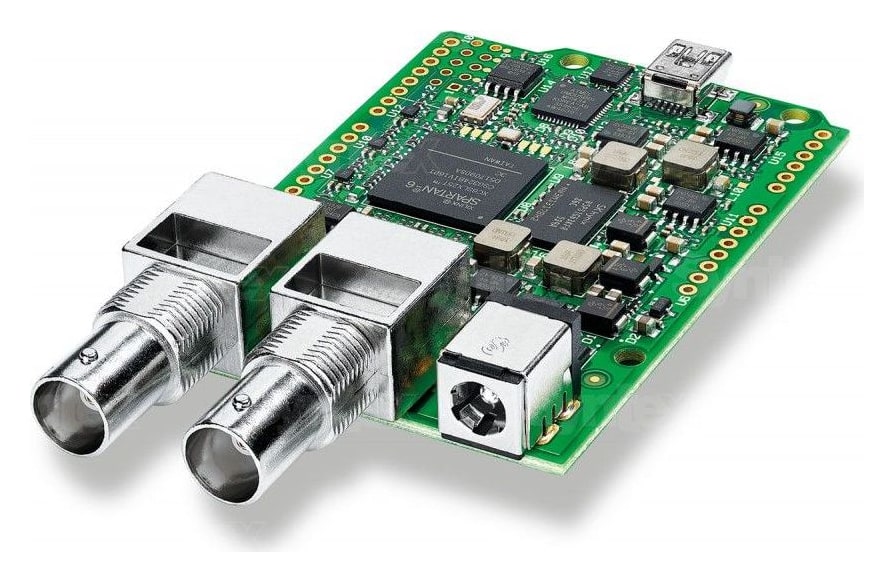

Blackmagic Design 3G-SDI Arduino Shield

Ref.: CINSTUDXURDO/3G

El Blackmagic 3G-SDI Arduino Shield permite crear sofisticados controladores remotos para cámaras y otros equipos SDI. Se monta en una placa Arduino R3, recibe y envía 3G-SDI y da acceso al protocolo documentado Blackmagic SDI Camera Control Protocol para controlar el iris, el enfoque, la corrección de color o el tally.

Más información

129.47 € con IVA 107 € sin IVA
Añadir a comparar Historial de precios
Disponibilidad
En camino 1 uds.
Ref.:
CINSTUDXURDO/3G
Añadir a comparar Historial de precios
Descripción del producto ESPECIFICACIONES CONTENIDO DEL PAQUETE

Descripción del producto

El Blackmagic 3G-SDI Arduino Shield permite crear sofisticados controladores remotos para cámaras y otros equipos SDI. Se monta en una placa Arduino R3, recibe y envía 3G-SDI y da acceso al protocolo documentado Blackmagic SDI Camera Control Protocol para controlar el iris, el enfoque, la corrección de color o el tally.

Tu propio control de cámara por SDI

La placa de expansión para Arduino permite crear controladores remotos propios para cámaras de Blackmagic Design sin diseñar un hardware SDI complejo.

1× entrada 3G-SDI1× salida 3G-SDIArduino R3I²C + serie

Un camino abierto hacia tu propio controlador

Construir un controlador remoto de cámara directamente para SDI exige conocimientos de electrónica digital de alta velocidad. El shield traslada la tarea a la accesible plataforma Arduino y da acceso al protocolo documentado Blackmagic SDI Camera Control Protocol.

Comandos en la señal de vídeo

Los comandos de control se insertan en el intervalo de borrado de la señal SDI, así la cámara recibe el control por el mismo cable que el vídeo.

Código de ejemplo

Hay código fuente de ejemplo y documentación para descargar; los comandos se describen en el manual, así los ejemplos se pueden adaptar a un sistema concreto.

Arduino como base

Arduino es una plataforma abierta para crear prototipos de hardware con rapidez. El formato shield estándar permite montar el módulo en una placa Arduino R3 compatible y construir, por ejemplo, un joystick de iris y enfoque, un panel de corrección de color o un controlador de tally propio.

Qué ofrece el módulo

El módulo SDI de doble cara tiene una entrada y una salida, alimenta la placa Arduino conectada, ofrece comunicación I²C y serie y un conector USB para actualizar el firmware. Puede controlar cámaras y objetivos compatibles, la corrección de color, el tally y otras funciones.

CONTENIDO DEL PAQUETE

  • Blackmagic 3G-SDI Arduino Shield

ESPECIFICACIONES

  • Entrada SDI: 1× 3G-SDI
  • Salida SDI: 1× 3G-SDI con comandos de control incorporados
  • Compatibilidad de placa: Formato mecánico Arduino R3
  • Comunicación: I²C e interfaz serie
  • Alimentación: El shield alimenta la placa Arduino conectada
  • USB: Actualizaciones de firmware
  • Conectores de expansión: 2× de 8 pines, 1× de 10 pines y 1× de 6 pines
Parámetros

Parámetros

Fabricante: Blackmagic Design
Categoría: Accesorios
